按特征全选

非流形

参考

模式:

编辑模式

菜单:

选择 ‣ 按特征全选 ‣ 非流形

选择网格的非流形几何图形。此条目仅在 "顶点" 和 "边" 选择模式下编辑网格时可用。

扩选

让您扩展当前选择。

线框

选择所有不属于任何面的边。

边界

选择边界或破洞上的边。

多面

选择同时属于三个或更多个面的边。

非相邻

选择刚好同时属于两个相反法向面的边。

顶点

选择属于 多点共边 或 多面共边 的顶点、松散点和非相邻面上的顶点。

松散几何元素

参考

模式:

编辑模式

菜单:

选择 ‣ 按特征全选 ‣ 松散几何元素

这个选择取决于当前的选择模式；在顶点和边选择模式，它选择所有不构成面的一部分的顶点或边。在面选择模式下，它选择所有不与其他面共享边的面。

内侧面

参考

模式:

编辑模式

菜单:

选择 ‣ 按特征全选 ‣ 内侧面

选择所有边都同时连接了超过两个面的面。

按侧选面

参考

模式:

编辑模式

菜单:

选择 ‣ 按特征全选 ‣ 按侧选面

选择所有拥有指定边数的面。

按极点边数选择

参考

模式:

编辑模式

菜单:

选择 ‣ 按特征全选 ‣ 按数量选极点

此操作根据连接到每个极点的边的数量，选择连接到极点顶点的所有元素。

• 在顶点选择模式下，会选择极点顶点。

• 在边选择模式下，会选择极点顶点及其所有相连的边。

• 在面选择模式下，会选择极点顶点及其所有相连的面。

选择极点前。

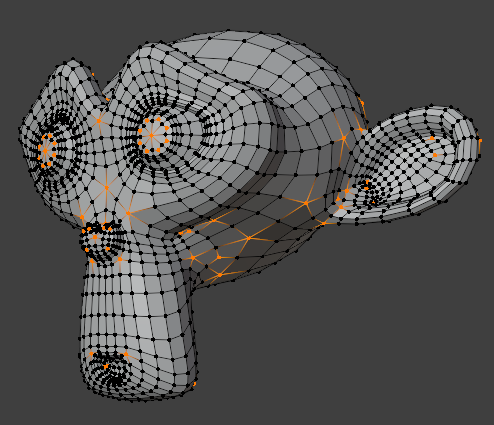

选择极点后。

极点边数

指定极点必须包含的边的数量。

类型

定义选择极点的比较方法：

等于:

包括具有指定边数的极点。

不等于:

包括边数与指定值不同的极点。

大于:

包括边数多于指定值的极点。

小于:

包括边数少于指定值的极点。

扩选

将选中的极点添加到现有的选中项，而不是将其替换掉。

排除非流形

跳过属于非流形几何的极点。

Hint

使用此操作可检查极点，这对于在拓扑清理过程中识别有问题的极点或优化四边形流特别有用。

未归组顶点

参考

模式:

编辑模式

菜单:

选择 ‣ 按特征全选 ‣ 未归组顶点

选择所有不属于任何顶点组的顶点。
